露天矿场车辆定位、语音视频无线宽带传输方案

POST TIME:2018-03-11 20:35 READ:

1    项目概述

本项目XX矿山矿区车辆定位、数据采集、语音和视频通信提供的移动无线宽带解决方案。

矿区自然环境条件较恶劣,极端最高温度:39.2 ℃;极端最低温度:-42.4 ℃;。并且,设备主要在露天开采条件下使用,灰尘大、温差大、高温、严寒、雨雪环境下工作。

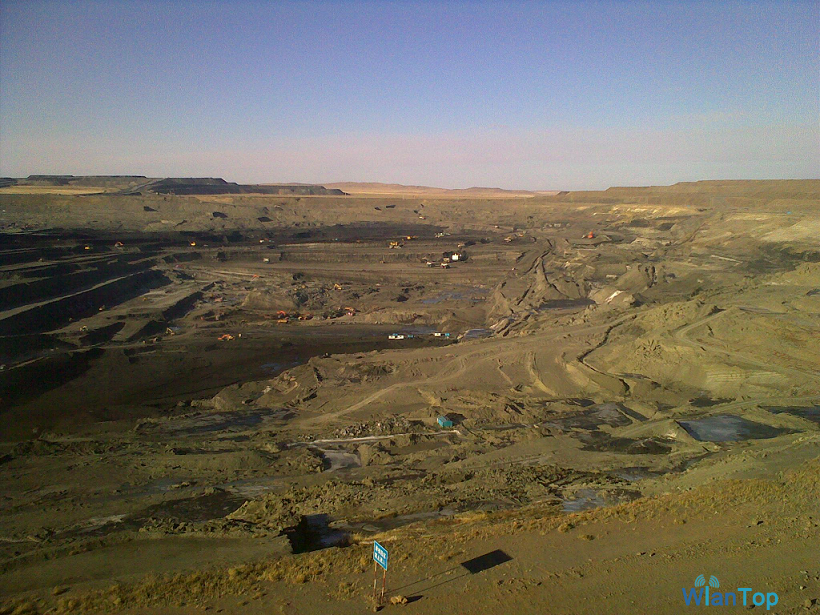

项目前期勘测得到的现场图片如下:

2    移动无线宽带网络设计

2.1    无线网络设计

无线网络组网架构

矿区移动无线宽带系统的核心网络是在矿坑边缘架设多个Mesh无线中继节点、以及架设在中心机房的MESH根节点

中心机房采用最高容量的AIRWLAN设备作为根节点,设备提供3个5.8GHz 11a模块和3个2.4GHz 11g模块

其他3个通信杆上采用AIRWLAN M515设备作为中继节点,设备提供2个5.8GHz 11a模块和2个2.4GHz 11g模块

MESH中继节点提供2.4GHz/5.8GHz的无线覆盖以及5.8GHz的无线设备互联

5.8GH 802.11a用于MESH节点之间的互联

2.4GHz 802.11g用于车载节点的覆盖

MESH中继节点的间距平均为4公里,分布覆盖周边2*2公里区域,即每台基站覆盖8平方公里区域

随着矿坑加深,可利用移动小车或架设固定杆,以增加MESH中继节点扩大覆盖范围

车载节点采用AIRWLAN S510设备,该设备具备280公里时速高速移动的情况下能够在固定Mesh基站之间快速切换,漫游切换不会造成业务中断

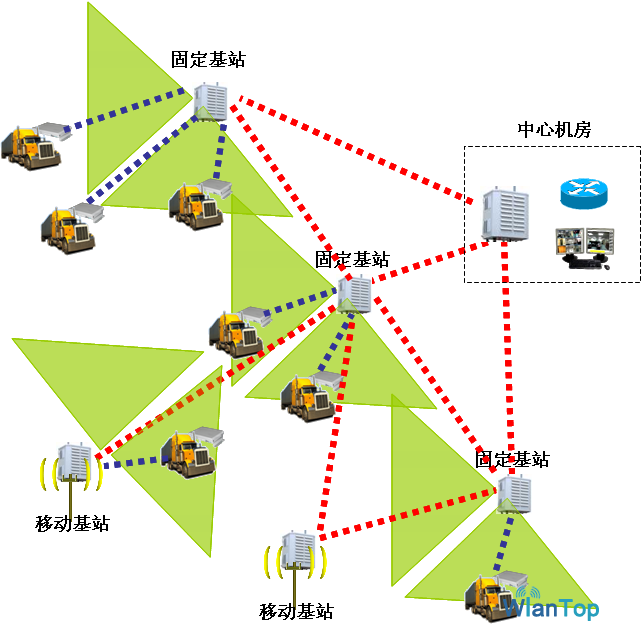

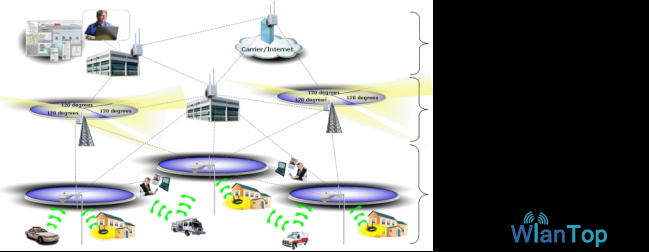

对于矿区网络,方案建议采用多层次网络部署方案、包括根节点AIRWLAN M512设备、中继节点AIRWLAN M515设备以及移动车载AIRWLAN S510设备,系统拓扑图如下所示:

移动MWS设备在多个基站之间可快速漫游切换

固定Mesh基站配置

移动无线宽带系统中主要使用两种Mesh基站:

1个中心机房 - 根节点采用AIRWLAN M512基站

3个通信杆 - 中继无线节点采用AIRWLAN M515基站

设备安装

设备和天线抱杆安装

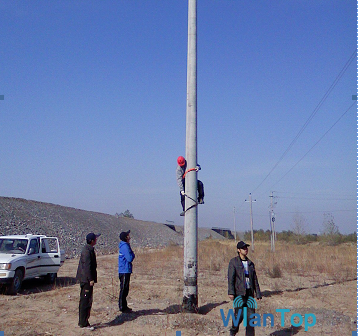

安装高度12米以上;建议采用15米水泥杆,成本较低,在配套安装支架和工作平台等结构后,单位成本可以控制在8,000元以内(可能受运输距离影响,略有出入);水泥杆安装示意图如下所示:

设备接口和天线配置如下图所示:

固定Mesh基站安装在专用的抱杆之上,配合5.8GHz定向天线进行设备无线互联和车辆的无线接入。如下图所示:

车载Mesh设备配置

为了保证车辆在高速移动的情况下仍然能够一直在线并且保持无线连接,必须在车辆上安装中防移动车载设备AIRWLAN S510作为万蓝通信公司最新的车载Mesh设备,专门用于车载设备的接入,保证车载设备高速移动和快速切换下依然保证无间断的通讯.

实验测试表明在接受信号强度在-80dBm的情况下可以得到12Mb/s以上的吞吐量。如上的解决方案可以取得-75~65dBm以上的接收信号强度,为实际应用中线缆损耗和开放空间损耗等提供了更多的余量,保证了固定Mesh基站之间通信和车地通信的稳定性。

2.2     无线基站分布

根据2.1无线网络设计,按照每个基站进行2*4公里区域的覆盖,则总共需要3台MESH无线基站即可完成无线网络覆盖;加上MESH根节点基站,总共需要4台MESH无线基站即可完成该区域的覆盖。

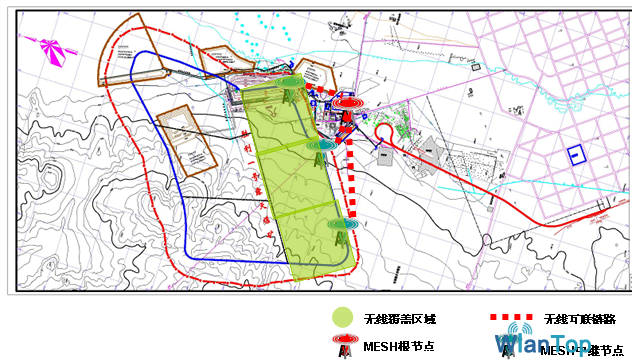

MESH根节点基站和MESH无线中继节点的位置图如下所示:

1台MESH根节点位于中心机房楼顶

3台MESH中继节点均匀的分布于矿坑边缘

MESH中继节点之间的间距为4公里

经过精心调试,矿区无线MESH网络的整体容量可达300Mbps,可以完全满足未来50台车载终端每台车载512kbps-2M的带宽要求。
