一、前言背景

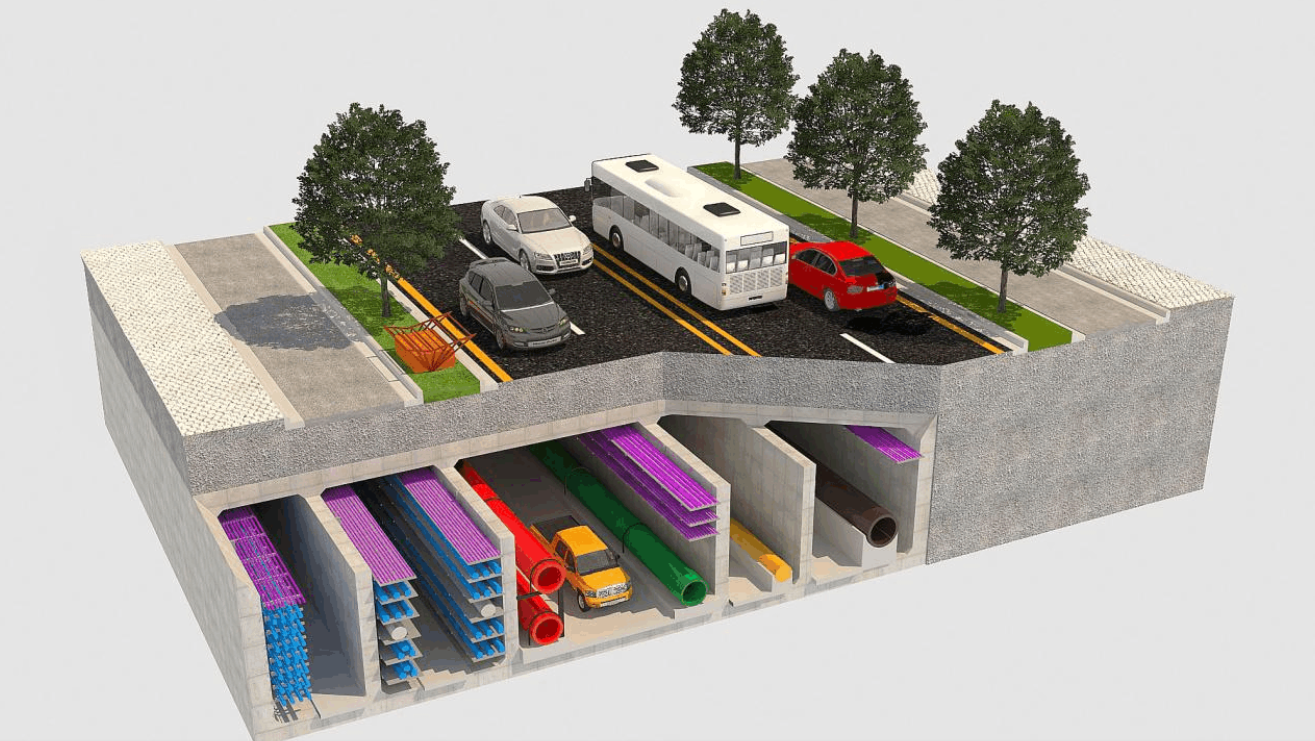

城市地下综合管廊监控,即在城市地下建造一个隧道空间,将污水、电力、综合通信,燃气、供热、给排水等各种工程管线集于一体,实施统一规划、设计、建设和管理,是保障城市运行的重要基础设施和“生命线”。它是实施统一规划、设计、施工和维护,建于城市地下用于铺设市政公用管线的市政公用设施。目前国内的综合地下管廊建设还处于初期发展阶段。

综合管廊无线覆盖提供管廊内部各工作面之间移动通信手段,无线信号覆盖整个管廊的线路区域和管理区域。系统应能够在管廊内维修、抢救、巡逻等人员与控制室管理人员之间建立灵活的通信联络而设计的,它可以通过控制中心的调度基地台对管廊内工作人员传送信息、通知及命令等,对突发事件及时进行命令和人员调度。

综合管廊因其特殊的环境结构,对其智慧化的运营管理也提出了更高的要求。因此需要部署一系列的传感器用于实时监测,以及巡检机器人和手持PAD的移动巡检等等,为此需要一套稳定可靠的无线传输系统用于业务数据的承载。管廊运维管理中心将依靠视频监控平台、语音调度平台、数据监测平台、WiFi人员定位等进行管理运维。



二、需求分析
(1)信息化管理:因为地下管廊结构复杂,长度较长,所以需要对地下综合管廊进行全面信息化管理,为此部署了大量监测传感器,通过无线实时获取传感器数据,全面监测市政隧道内各类能源设施设备状态,防患设备故障隐患,提高管廊管理效率。
(2)网络的可靠性:为了保证监测数据的稳定回传和机器人控制数据的实时下发,需要管廊内的无线覆盖实现快速无缝漫游,防止因切换时网络丢包过多而造成的业务中断。
(3)网络的可管理性:在机器人巡检的同时也定期进行人工巡检,巡检人员手持PAD移动巡检需要实时回传数据,同时也需要对该人员进行定位管理,方便及时排查解决故障点。
(4)WIFI定位:通过Wi-Fi定位技术,获取管廊内流动人员以及工作人员的实时位置,实时监控人群数量及方向变化,在封闭环境中,一旦出现高危情况时,可以有效的协助管理人员统一指挥,将用户基本位置信息在系统进行统一显示。
(5)网络具有扩展性:为了能够应对今后行业对于无线网络的更多的需求,例如增加传感器和机器人等等,这需要我们保证在当前实际以及可见的未来发展的基础上建设高性价比的WLAN,为了保证无线网络的可扩展性,避免将来的二次建设,需要在方案构架,这样不仅能充分保护原有资源,而且具有较高的性价比。

万蓝通信智能无线部署系统设计使用无线信号对管廊内的管理区域及人员经常活动区域进行无缝覆盖,使整个系统达到无盲区、覆盖均匀,信号清晰,稳定可靠;系统设计采用的产品保证以上要求,以满足综合管廊的内部管理、使用和维护,以及保安、消防、紧急通信之要求等,使其内部管理、维护以及保安、消防人员之间方便、快捷地保持联系、通讯,达到良好的通讯效果。
万蓝通信可以根据综合管廊项目的实际需求、图纸情况和现场勘查情况,结合目前市场上无线通信技术,为本项目无线覆盖系统进行设备选型和无线覆盖方案提供技术支撑。

根据客户图纸所示及现场勘查,需要对管廊的污水仓、电力仓及综合仓,污水仓、电力仓、综合仓及燃气仓进行无线覆盖。

三、方案设计
3.1整体覆盖方案设计
根据需求分析和无线产品现场环境测试,万蓝通信的基于IEEE802.11a/b/g/n/ac通信标准的工业无线AP对管廊覆盖,可以满足管廊无线覆盖方案设计要求;

AIRWLAN M212无线AP与设备仓的环网交换机连接,再通过无线的方式对管廊进行无覆盖,使之与管廊内的手持移动终端连接,监控机房核心交换机外挂无线AC,对管廊内的所有无线AP进行集中配置与管理。

根据综合管廊的直线长条式内部结构,管廊内部采用一体化无线AP设备AIRWLAN M212,一体化AP内置小角度定向天线,每个仓里放2台AP的方式进行两侧线性化覆盖,有效的保证了覆盖距离,根据现场模拟测试,此种方式完全符合信号覆盖要求,具体方式见下图:




AIRWLAN M212工业级无线AP:提供无线上网功能,提供探针功能,将扫描到的周边的Wi-Fi终端的信号强度传送到定位服务器,同时为手持终端提供语音数据回传服务。

AIRWLAN M212工业级无线AP提供高速无线连接,传输速率最高可达300Mbps,支持AP、Station、APWDS、StationWDS等多种工作模式,适应不同网络应环境需求※支持信道自动选择,配合MIMO技术,抗干扰能力强※最大发射功率500mw,且功率可调,IP68防护等级及工业级设计,设备坚固耐用,适用于工业环境※工作温度-40~75℃

AIRWLAN AC162工业级无线控制器:无线控制器AC,配置和管理AP。

3.2 AIRWLAN M212工业级AP安装:
注:根据管廊内部结构,来选择AIRWLAN M212无线AP的安装方式。
具体安装示意图如下:
安装方式:(壁挂式)

安装方式:(抱杆式)


四、产品介绍

AIRWLAN M212高增益双极化扇区天线,使大功率廊道AP如虎添翼             blob.png

AirWLAN M212是北京万蓝拓通信技术有限公司自主研发的室外型廊道专用大功率电信级无线AP设备。
AirWLAN M212采用增强的射频发射技术,全速率下射频输出功率均可达到500mW,配合内置的高增益定向天线,极大提高了无线传输距离和吞吐量,特别适合城市郊区及广大农村的无线宽带接入应用。

AirWLAN M212产品遵循802.11g/n协议标准,最大支持300Mbps的速率;
AirWLAN M212采用业界最优的芯片和器件方案,提供出色的性能和最好的价格;

AirWLAN M212采用防水防尘防紫外线设计,内置双极化14dBi 60度高增益天线,铸铝+一体化天线结构,良好的热设计支持-40至65度的宽温应用环境,适合全天侯应用。支持POE供电以及方便快捷的抱杆安装设计,使安装维护的复杂度降到最低。
AirWLAN M212支持丰富的软件特性及多种认证方式,满足运营商与行业的各种应用需求。


廊道专用无线产品特点:
支持802.11a/n 2*2 MIMO,最高支持300Mbps速率
大功率射频输出,输出功率可达全速率500mW
高接收灵敏度,可达运营商AP集采标准
支持24V POE供电
内置高增益双极化定向天线
防水、防尘、防紫外线、宽温设计,IP65防护标准,满足各种室外环境
